Слайды выступления

Мобильные устройства с выделенным криптографическим процессором

Вячеслав Чикин · ООО НПП «АСЕ», ACE Lab
День 1 — четверг, 3 сентября 2026 · По программе 10:45–11:15 · В записи 00:16:51–00:42:33

Текст под слайдами

Под каждым слайдом набран его текст — для поиска по словам и для машинного чтения. Он распознан автоматически с той же картинки, что показана выше: мелкий текст внутри скриншотов распознаётся не всегда, спорное место смотрите на самом слайде.

  1. Слайд 1 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 100:18:24

    Текст слайда

    KŁACELab®

    Мобильные устройства с выделенным

    криптографическим процессором

    LEUE

    2026

  2. Слайд 2 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 200:18:55

    Текст слайда

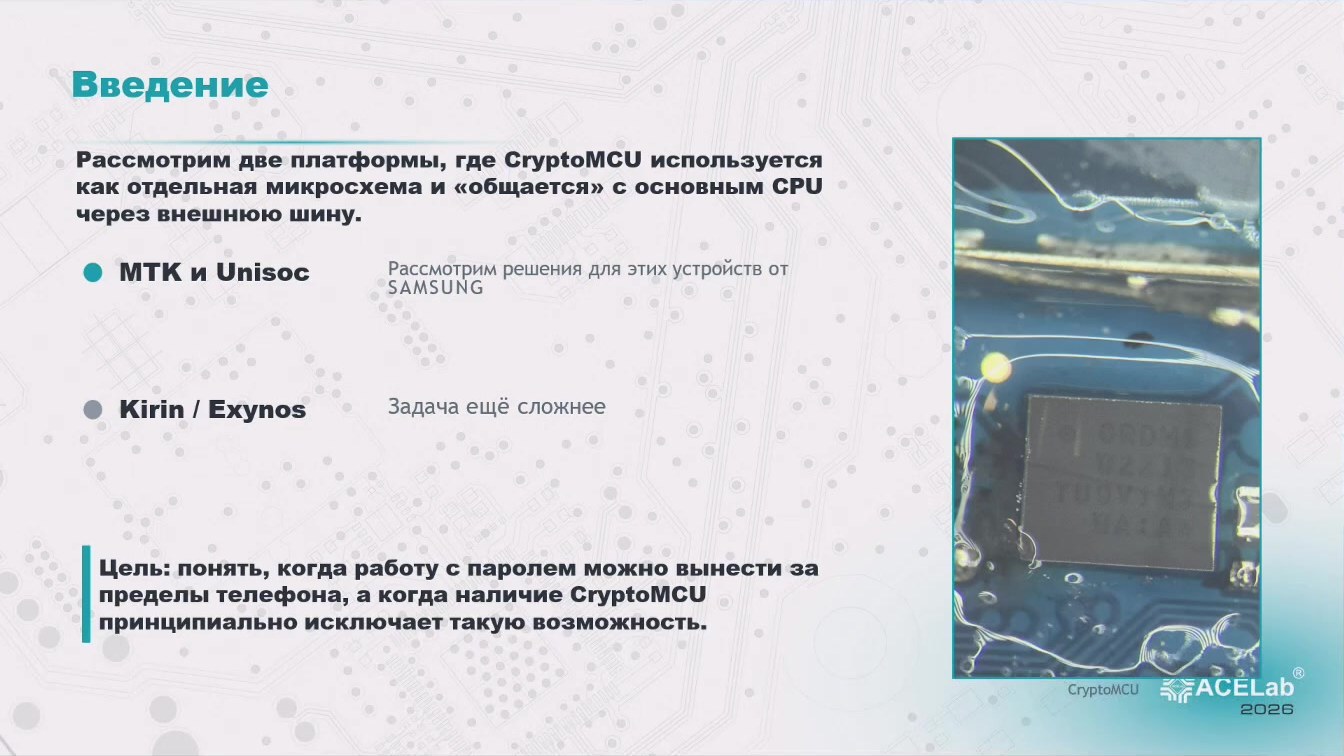

    Введение

    Рассмотрим две платформы, где CryptoMCU используется как отдельная микросхема и «общается» с основным СРи

    через внешнюю шину.

    • МТК и Unisoc

    Рассмотрим решения для этих устройств от SAMSUNG

    • Kirin / Exynos

    Задача ещё сложнее

    90014

    Цель: понять, когда работу с паролем можно вынести за

    пределы телефона, а когда наличие CryptoMCU принципиально исключает такую возможность.

    KFACẺLab®

    CryptoMCU

    2026

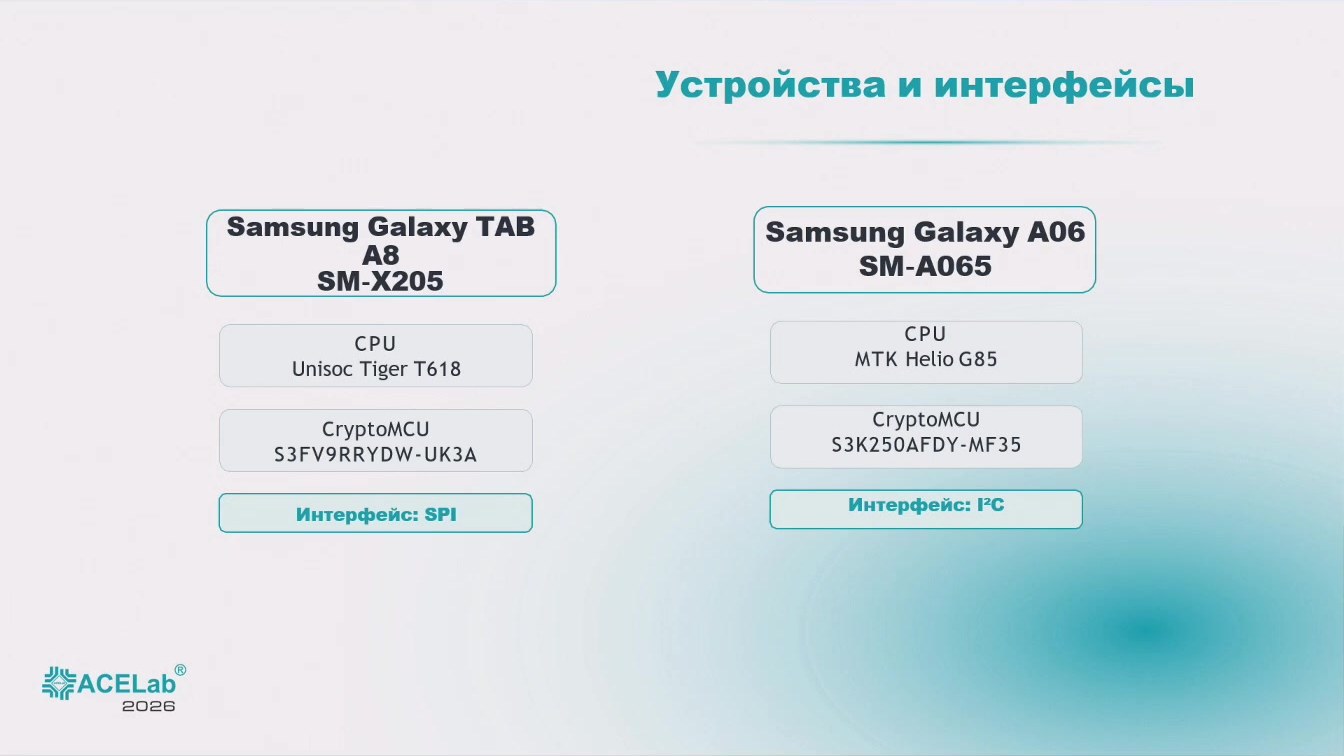

  3. Слайд 3 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 300:19:33

    Текст слайда

    Устройства и интерфейсы

    Samsung Galaxy TAB

    A8

    SM-X205

    Samsung Galaxy A06

    SM-A065

    CPU

    Unisoc Tiger T618

    CPU

    MTK Helio G85

    CryptoMCU

    S3FV9RRYDW-UK3A

    CryptoMCU

    S3K250AFDY-MF35

    Интерфейс: SPI

    Интерфейс: РС

    *ACELab®

    2026

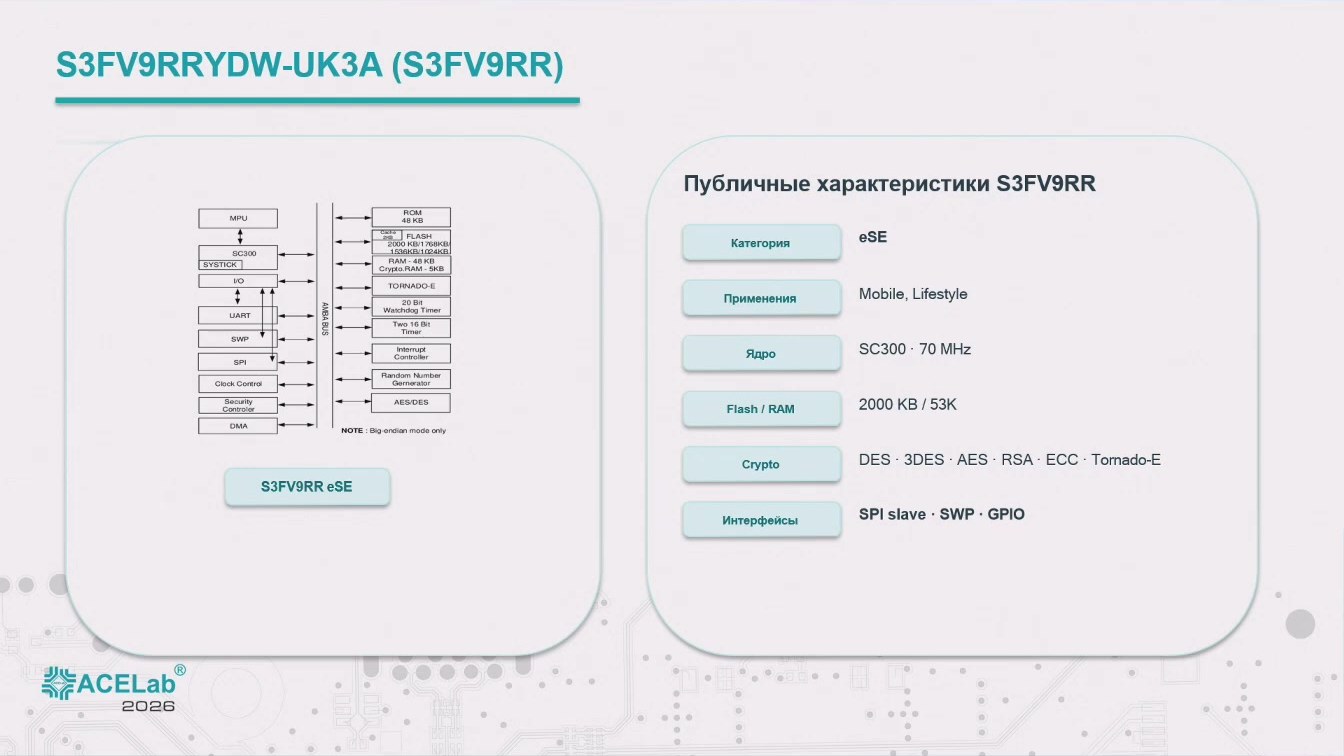

  4. Слайд 4 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 400:20:03

    Текст слайда

    S3FV9RRYDW-UK3A (S3FV9RR)

    Публичные характеристики S3FV9RR

    SYSTICK

    BAKI

    SPI

    AMBA BUS

    Crypto. RAM - 5KB

    TORNADO-U

    20 Bit Watchdog Timer

    Two 16 Bt

    Категория

    Применения

    Ядро

    eSE

    Mobile, Lifestyle

    SC300 - 70 MHz

    duck conto

    NOTE: Big endian mode only

    Flash / RAM

    2000 KB / 53K

    S3FV9RR eSE

    Crypto

    DES • 3DES • AES • RSA • ECC • Tornado-E

    Интерфейсы

    SPI slave • SWP • GPIO

    ACELab®

    2026

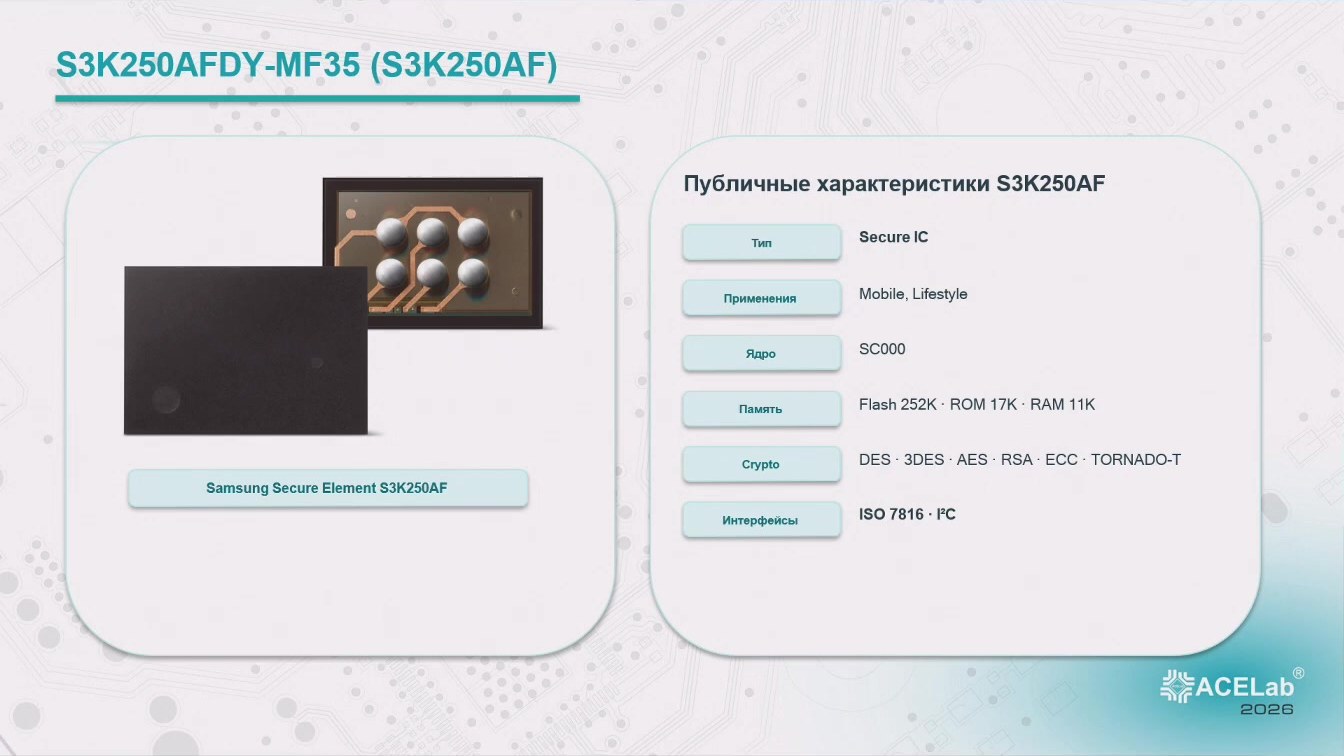

  5. Слайд 5 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 500:20:39

    Текст слайда

    S3K250AFDY-MF35(S3K250AF)

    Публичные характеристики S3K250AF

    Тип

    Secure IC

    Применения

    Mobile, Lifestyle

    Ядро

    SC000

    Память

    Flash 252K • ROM 17K • RAM 11K

    Samsung Secure Element S3K250AF

    Crypto

    Интерфейсы

    DES • 3DES • AES • RSA • ECC • TORNADO-T

    ISO 7816 • PC

    FACELab®

    2026

  6. Слайд 6 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 600:20:56

    Текст слайда

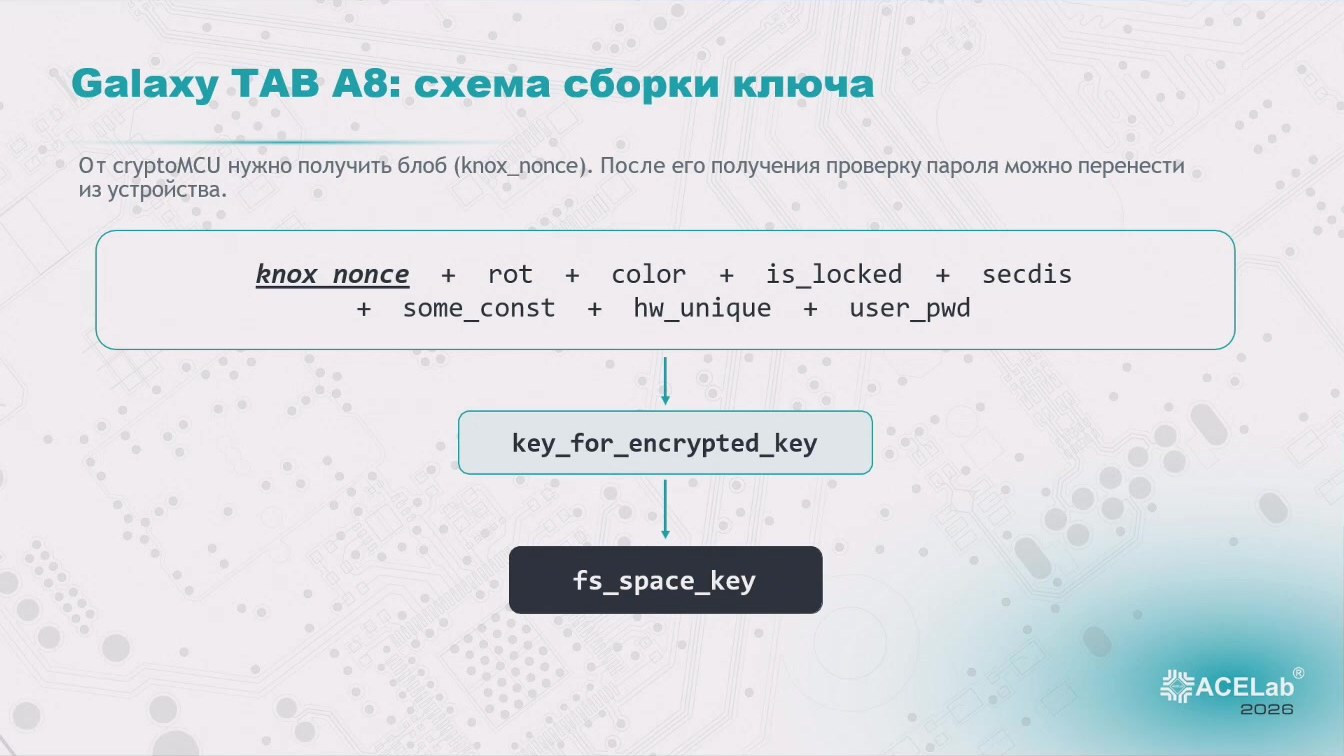

    Galaxy TAB A8: схема сборки ключа

    От cryptoMCU нужно получить блоб (knox_nonce). После его получения проверку пароля можно перенести из устройства.

    knox nonce + rot + color + is_locked + secdis

    + some_const + hw_unique + user_pwd

    key_for_encrypted_key

    fs_space_key

    *FACELab®

    2026

  7. Слайд 7 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 700:23:05

    Текст слайда

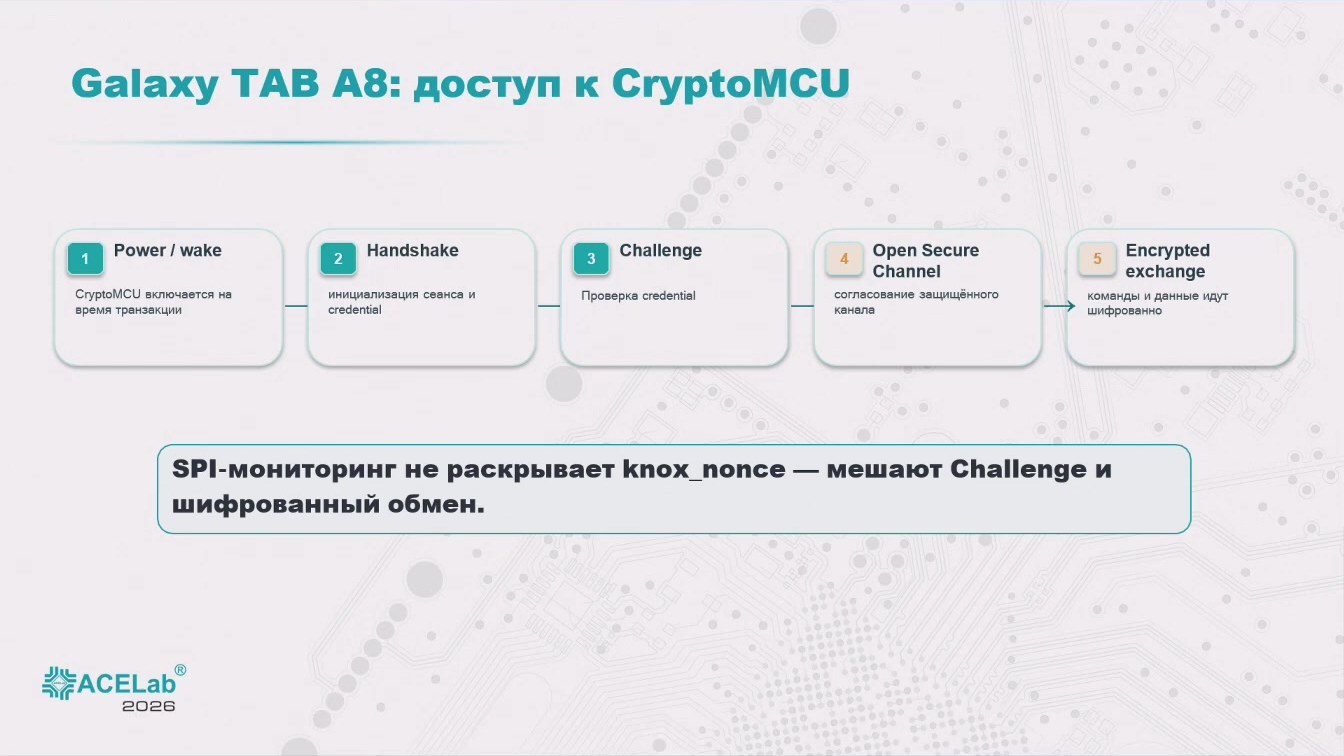

    Galaxy TAB A8: доступ к CryptoMCU

    Power / wake

    CryptoMCU включается на

    время транзакции

    Handshake

    2

    инициализация сеанса и credential

    Challenge

    3

    Проверка credential

    Open Secure Channel

    согласование защищённого

    канала

    Encrypted exchange

    команды и данные идут

    В шифрованно

    SPI-мониторинг не раскрывает knox_nonce - мешают Challenge и шифрованный обмен.

    *ACELab®

    2026

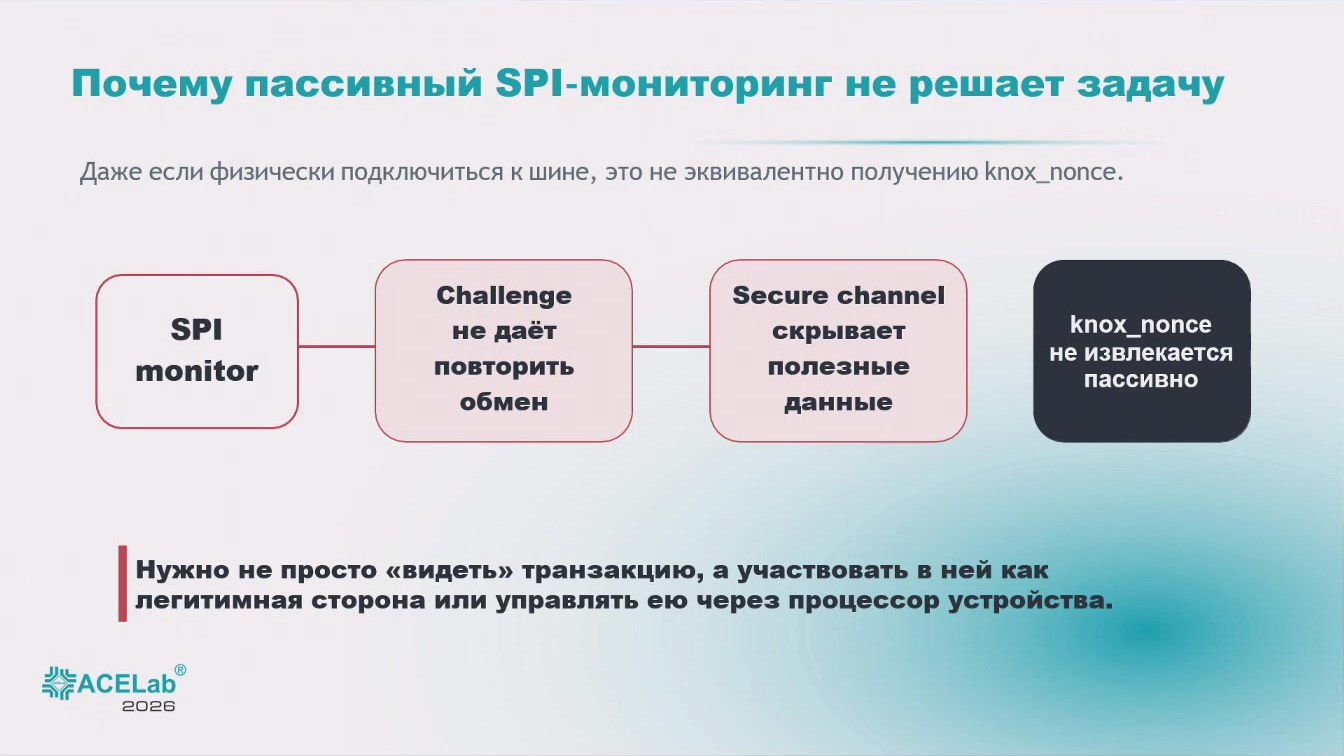

  8. Слайд 8 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 800:24:42

    Текст слайда

    Почему пассивный SPI-мониторинг не решает задачу

    Даже если физически подключиться к шине, это не эквивалентно получению knox_nonce.

    SPI

    monitor

    Challenge не дает

    повторить обмен

    Secure channel

    скрывает

    полезные

    данные

    knox_nonce

    не извлекается

    пассивно

    Нужно не просто «видеть» транзакцию, а участвовать в ней как легитимная сторона или управлять ею через процессор устройства.

    *ACELab®

    2026

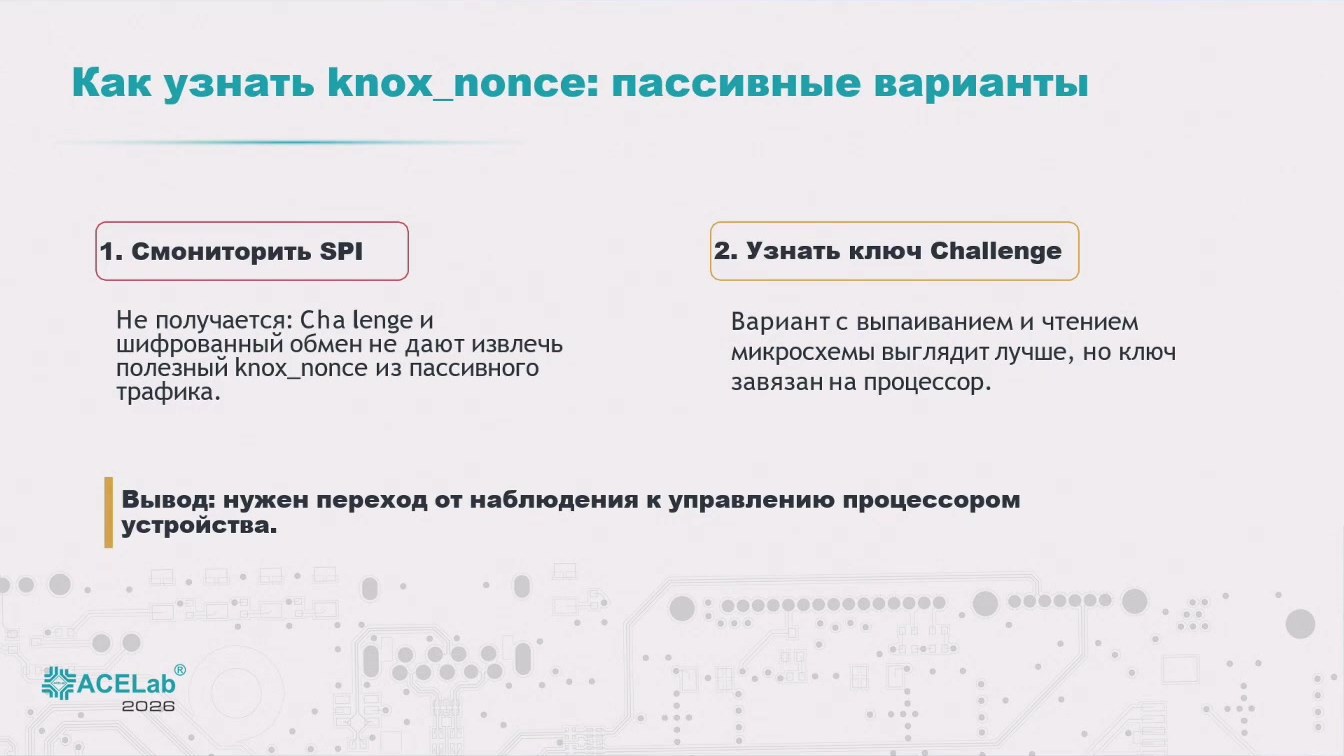

  9. Слайд 9 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 900:25:12

    Текст слайда

    Как узнать knox_nonce: пассивные варианты

    1. Смониторить SPI

    2. Узнать ключ Challenge

    Не получается: Cha lenge и шифрованный обмен не дают извлечь

    полезный knox_nonce из пассивного

    трафика.

    Вариант с выпаиванием и чтением микросхемы выглядит лучше, но ключ завязан на процессор.

    Вывод: нужен переход от наблюдения к управлению процессором

    устройства.

    "ACELab®

    2026

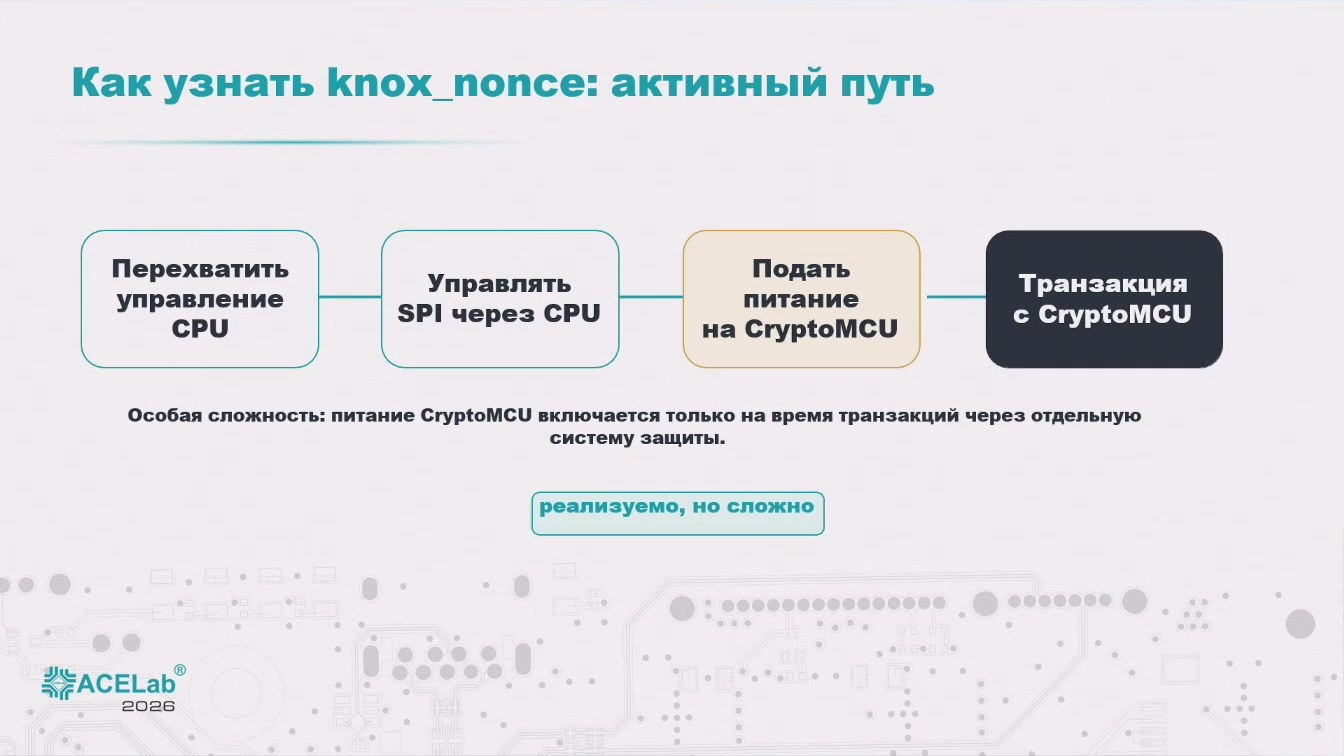

  10. Слайд 10 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 1000:25:45

    Текст слайда

    Как узнать knox_nonce: активный путь

    Перехватить

    управление

    CPU

    Управлять

    SPI через СРИ

    Подать

    питание

    на CryptoMCU

    Транзакция c CryptoMCU

    Особая сложность: питание CryptoMCU включается только на время транзакций через отдельную

    систему защиты.

    реализуемо, но сложно

    *ACELab®

    2026

  11. Слайд 11 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 1100:26:37

    Текст слайда

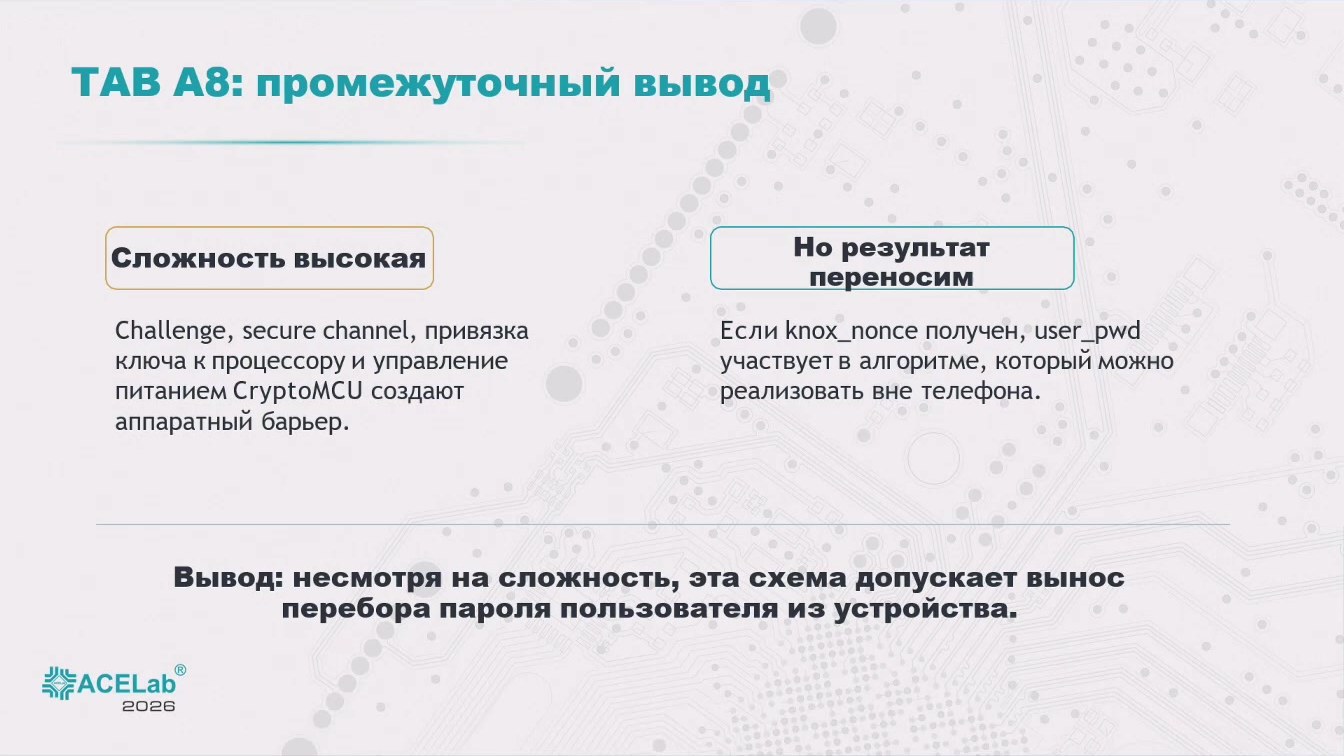

    ТАВ A8: промежуточный вывод

    Сложность высокая

    Но результат

    переносим

    Challenge, secure channel, привязка

    ключа к процессору и управление питанием CryptoMCU создают аппаратный барьер.

    Если knox_nonce получен, user_pwd Участвует в алгоритме, который можно

    реализовать вне телефона.

    Вывод: несмотря на сложность, эта схема допускает вынос

    перебора пароля пользователя из устройства.

    *ACELab®

    2026

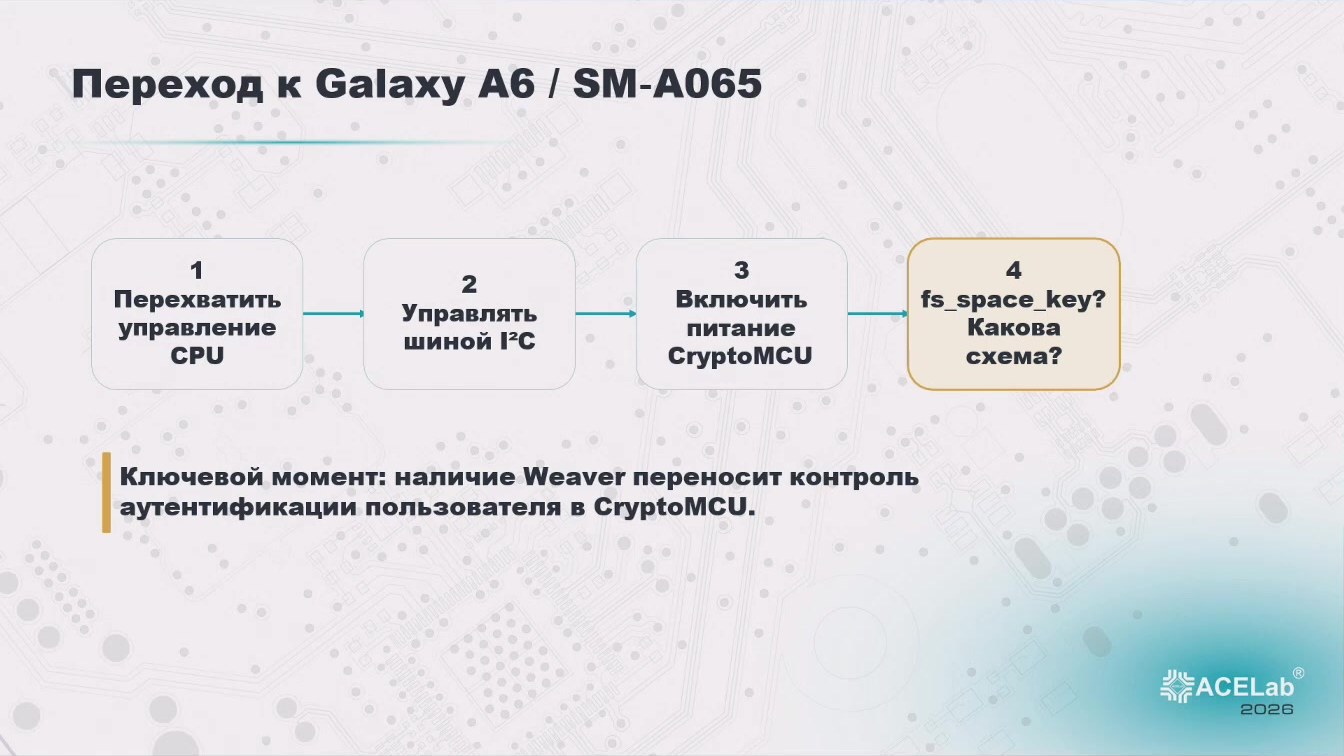

  12. Слайд 12 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 1200:27:18

    Текст слайда

    Переход к Galaxy A6 / SM-A065

    1

    Перехватить

    управление

    CPU

    2

    Управлять шиной РС

    3

    Включить

    питание

    CryptoMCU

    4

    fs_space_key?

    Какова схема?

    Ключевой момент: наличие Weaver переносит контроль аутентификации пользователя в CryptoMCU.

    *ACELab®

    2026

  13. Слайд 13 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 1300:27:47

    Текст слайда

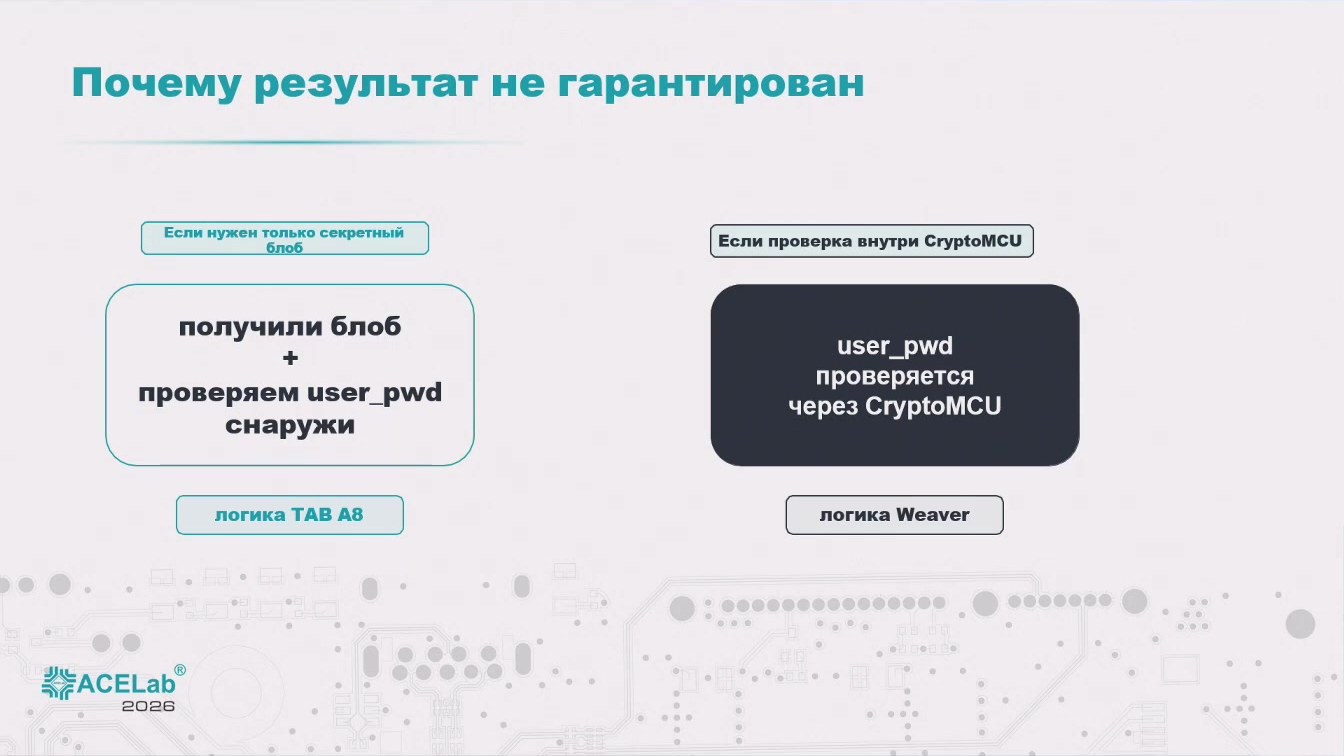

    Почему результат не гарантирован

    Если нужен только секретный

    блоб

    Если проверка внутри CryptoMCU

    получили блоб

    проверяем user_pwd

    снаружи

    user pwd проверяется

    через CryptoMCU

    логика ТАВ А8

    логика Weaver

    {ACELab®

    2026

  14. Слайд 14 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 1400:28:21

    Текст слайда

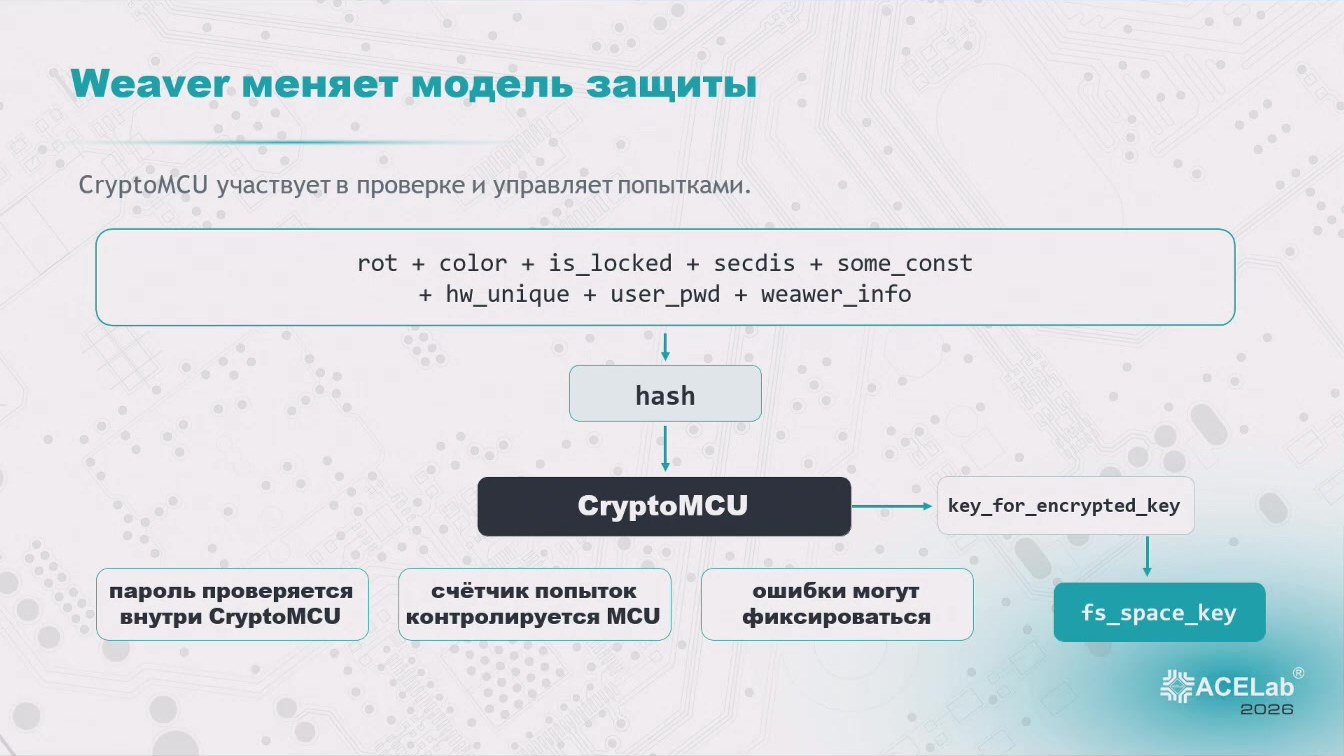

    Weaver меняет модель защиты

    CryptoMCU участвует в проверке и управляет попытками.

    rot + color + is_locked + secdis + some_const

    + hw_unique + user_pwd + weawer_info

    hash

    CryptoMCU

    key_for_encrypted_key

    пароль проверяется внутри CryptoMCU

    счетчик попыток

    контролируется MCU

    ошибки могут фиксироваться

    fs_space_key

    *ACELab®

    2026

  15. Слайд 15 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 1500:30:32

    Текст слайда

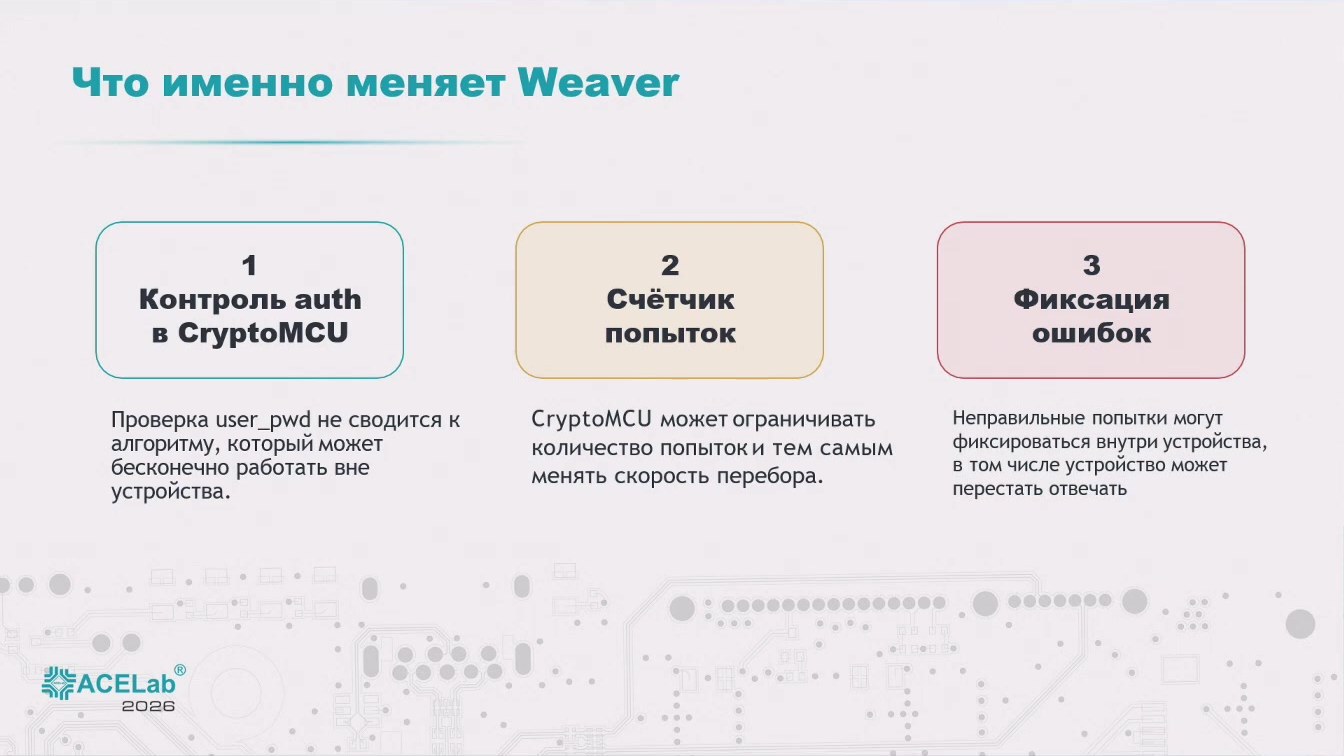

    Что именно меняет Weaver

    1

    Контроль auth в CryptoMCU

    2

    Счётчик

    ПОПЫТОК

    3

    Фиксация ошибок

    Проверка user_pwd не сводится к алгоритму, который может бесконечно работать вне устройства.

    CryptoMCU может ограничивать

    количество попыток и тем самым

    менять скорость перебора.

    Неправильные попытки могут фиксироваться внутри устройства, в том числе устройство может

    перестать отвечать

    "*ACELab®

    2026

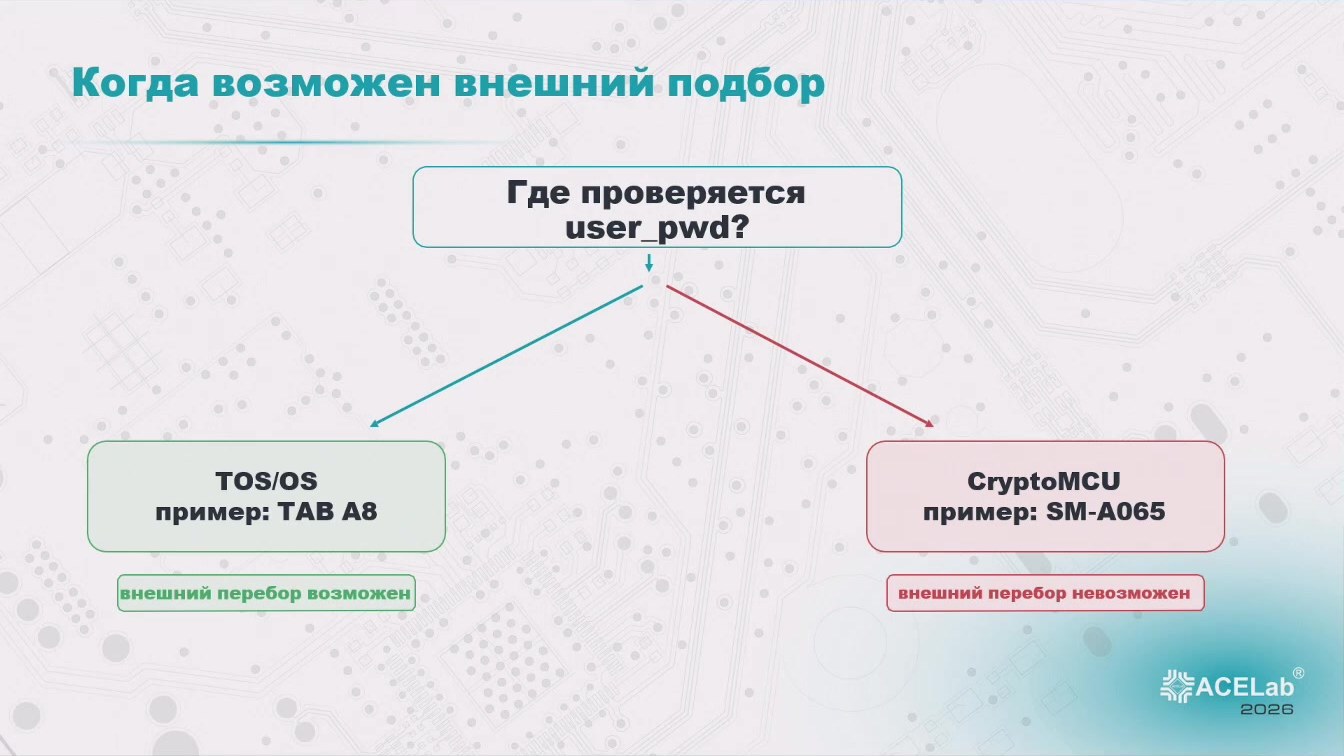

  16. Слайд 16 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 1600:31:25

    Текст слайда

    Когда возможен внешний подбор

    Где проверяется

    user_pwd?

    TOS/OS

    пример: ТАВ А8

    CryptoMCU

    пример: SM-A065

    внешний перебор возможен

    внешний перебор невозможен

    ACELab

    2026

  17. Слайд 17 — Мобильные устройства с выделенным криптографическим процессором
    Стр. 1700:31:56

    Текст слайда

    Спасибо

    за внимание!
